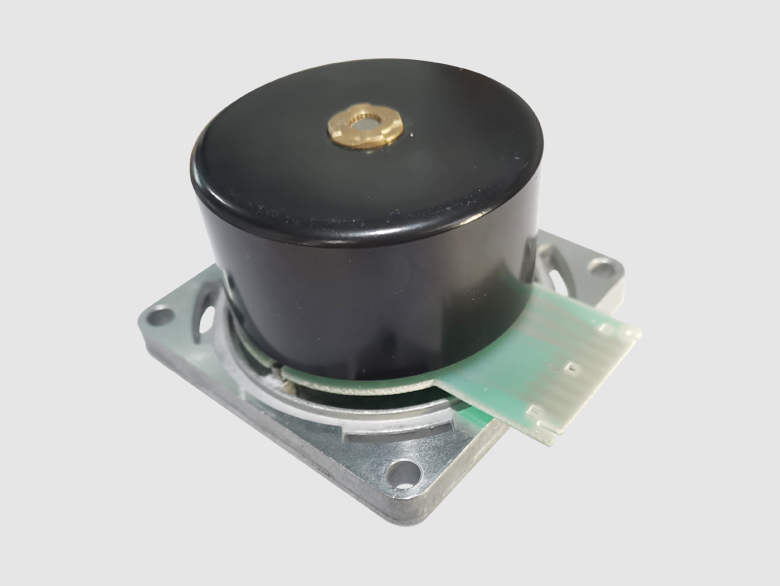

无刷外转子电机

外转子无刷电机材料的选取

体材质的性能在一定的程度上决定着电机的尺寸和性能，目前，永磁无刷电机的应用上的磁性材质主要是铁氧体和钕铁硼

（1） 铁氧体的矫顽力温度系数为0.27%/K,在允许范围温度越高，矫顽里越高；钕铁硼矫顽力温度系数-（0.4~0.7）%/K，通常高工作温度为150℃，温度 稳定性能比铁氧体差

（2） 钕铁硼是目前磁性能强的用词材料，其大的磁能积为铁氧体永磁材质的5~12倍。因此，在相同的尺寸下能提供更大的气隙磁通和输出转矩。但是目前钕铁硼价格远远高于铁氧铁，同等重量下的钕铁硼价格是铁氧体价格的6~7陪

（3） 对三相永磁无刷直流电机，通过增加磁铁的厚度和供磁面积，可以有效增加气隙磁通。铁氧铁磁负荷教低，以至电机的齿槽转矩和输出转矩波动也较小，能减少噪音。

外转子无刷电机的长径比的选择对电机的性能和经济性有很大的影响。主要因素包括参数、温升、转动惯量、耗铜量和转子机械强度等。短轴长径的电枢结构，比细长性的结构电动机更容易下线，有利于提供生产效率。同时 ，转子的转动惯量较大，能避免因电机的转矩强迫振荡频率与电机的固有频率接近而产生共振，还可以限制负载时功率震动的幅值。因此，本文设计的三相永磁无刷直流电机采用短轴长径的电枢结构。
